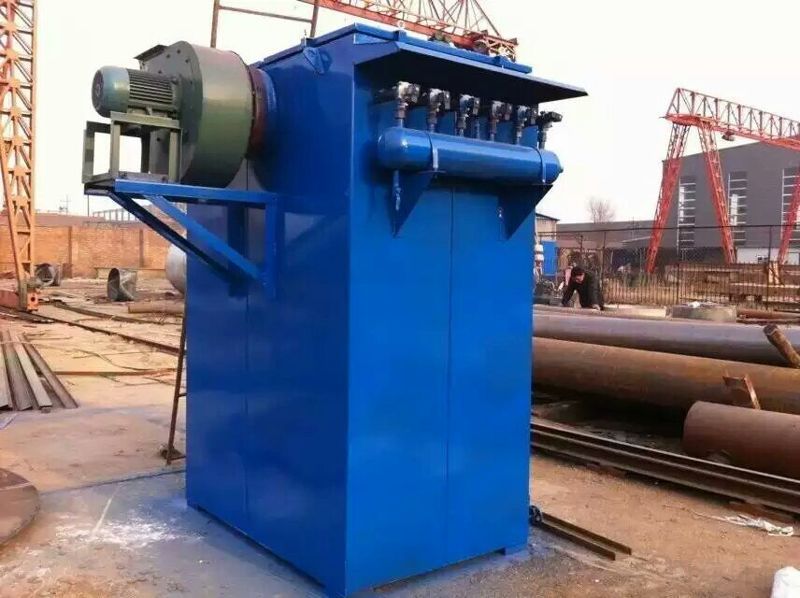

DMC-96型单机脉冲布袋除尘器
1）技术参数：
序号 | 项 目 | 数量 |
1 | 名称 | DMC-96型单机脉冲布袋除尘器 |
2 | 处理风量(m3/h) | 6500 |
3 | 全过滤面积(m2) | 79.68 |
4 | 全过滤风速(m/ min) | 1.36 |
8 | 滤袋数量(条) | 96 |
9 | 脉冲阀数量(个) | 12 |
10 | 出口粉尘浓度(mg/Nm3) | ＜4 |
11 | 除尘效率(％) | ≥99.8 |
12 | 本体漏风率(％) | ≤3 |
13 | 设备阻力(Pa) | 1200 |
14 | 滤袋材质 | 涤纶针刺毡 |
15 | 滤布纺织工艺 | 针刺 |
16 | 滤布缝制工艺 | 三针机缝制 |
17 | 滤袋规格 | Φ133×2000mm |
18 | 滤袋允许使用温度℃ | ≤130℃ |
19 | 袋笼规格 | Φ125*1990mm |
20 | 袋笼材质 | Q235 |
21 | 袋笼防腐处理工艺 | 喷塑 |
22 | 滤袋固定及密封方式 | 弹簧涨圈 |
23 | 电磁脉冲阀型式及规格 | 1”直角阀 |
24 | 清灰气源压力Pa | （5-7）×105 |
25 | 气源品质 | 良好 |
26 | 耗气量m3/min | 0.048 |
27 | 清灰方式 | 在线清灰 |
28 | 检修方式 | 停机 |
29 | 控制方式 | 脉冲控制仪 自动；手动 |
30 | 输灰方式 | 重力翻板阀 |
31 | 引风机功率 | 7.5KW |
2）DMC-96型单机脉冲布袋除尘器介绍结构
1、脉冲单机除尘设备主要有以下部分组成：
（1）箱体：包括袋室、净空气、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。
（2）出风系统：包括风机、风机配用电机。
（3）喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。
DMC-96型单机脉冲布袋除尘器工作原理
引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。
