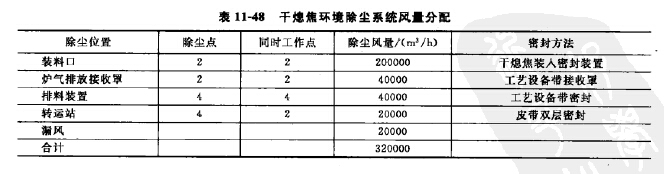

某年生产能力220万吨焦炭的焦化厂，设有4座55孔6m焦炉，配备2套UOt干熄焦装 置，另外包括辅助设备和发电设备。两套干熄焦炉共设一套除尘系统，设计总除尘风量为 320000m3/h,各除尘部位的风量分配见表11-48。

1.除尘工艺流程

(1)除尘系统流程如下：干熄焦各除尘点—除尘管道—冷却分离器—离线脉冲袋式除尘 器—除尘风机—消声器—大气。

(2)除尘器捕集下来的粉尘采用刮板输灰机送人贮灰仓内贮存，并定时用汽车运出。为了防止贮灰仓向汽车卸灰时产生二次扬尘，在贮灰斗卸灰口处设有加湿装置对粉尘进行加湿处 理。为减小风机噪声对车间工作环境的影响，在风机出口设有消声器。

(3)为解决干熄焦除尘风机检修时停运的问题，在干熄焦除尘千管与焦侧除尘系统设一根 连通管，连通管上设有电动切换阀，其功能是当干熄焦除尘设施检修停机时，打开连通管上的 电动切换阀，拦焦除尘系统可作为干熄焦除尘的备用装置，因拦焦除尘可与干熄焦装料除尘不 同时工作，除尘设备选用了1台离线低压脉冲袋式除尘器。

2.主要设备参数

除尘系统主要包括预分离冷却器、离线脉冲除尘器、风机及其调速设备等。

(1)预分离冷却器处理风量320000m3/h»设备阻力
(2)离线脉冲除尘器的技术参数人口含尘浓度99.5%;漏风率卸灰阀卸灰量6?9m3/h(300X 300)，0. 75kW,除尘器外形尺寸（长X宽X高）18mX9mX11.7m(柱脚中心设备质量为 160t(设计参考质量）。

(3)除尘风机（一台）除尘风机型号DFY20F-C5A;人口含尘浓度
(4)配套电机（一台）电机型号YKK500卜6;额定功率900kW;额定电压10000V;电 机防护等级IP44 (室内冷却方式为空气自冷却；电机绝缘等级为F。

(5)配套液力耦合器（一台〉型号YOTcc920/1000;输人转速lOOOr/mim传递功率 400?1170kW;调速范围为 250?960r/min，8min—次。

3.除尘系统的布置

(1)干熄焦地面除尘系统布置要考虑总除尘管的接管位置、排气烟囱位置、除尘灰出口运 输位置和气象条件以及有关的规定规范要求。采用髙架式布置，即除尘设备布置在风机房、电 器室的顶部i高架布置占地较少。风机房可采用封闭式，也可采用敞开式，北方地区由于冬季 寒冷采用封闭式较多，对噪声控制要求高的地区应采取封闭式设计。

(2)高架式布置比风机、除尘器、输灰系统全部地面布置可以节省40%的占地，在占地 紧张的项目上普遍被采用，特别在北方地区更加适合，可以保证在寒冷季节风机、电机、液力 耦合器等设备的正常工作。髙架式布置输灰系统投资可减少，但土建建筑投资要比地面布 置大。

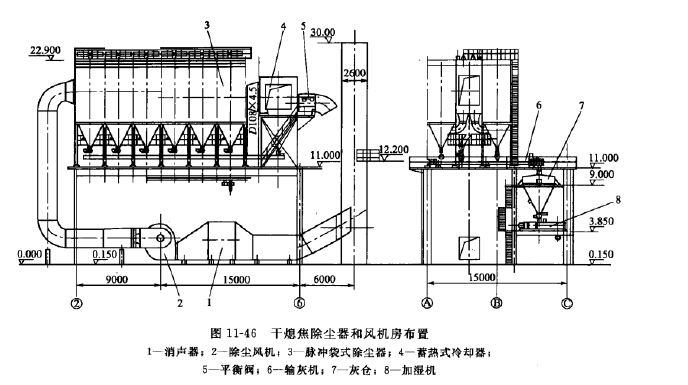

(3)干熄焦的风机房占地30mX15m=450tn2,层高11m，首层布置有风机、电机、液力 耦合器、油冷却器、消声器、卸灰室、配电室（一层）、操作室（二层），风机房顶部 (11.00m)布置脉冲袋式除尘器以及冷却器和输灰机见图11-46。

4.技术特殊点

(1)平衡阀的采用

①平衡阀的作用。平衡阀安装在除尘系统分管路上即冷却器一侧。当管道内的负压力达 到一定值时，吸开平衡阀内的翻板，外部的空气被吸人到管道系统中，系统内的负压越大，翻板开启度越大，进人系统的空气就越多。空气进人后，系统内的负压不再增加，达到一个压力 平衡点。平衡阀的作用能使除尘系统内的压力稳定在一定的范围之内，使系统的抽风量比较稳 定，防止风机髙速时因阀板的关闭而使系统负压突然增高，造成除尘器箱体承压不足发生变 形，同时可防止风机高速时因系统风童过小而发生风机喘振。

②平衡阀的性能

a.平衡阀的工作温度
b.阀门犇两侧压差自动开启和关闭，按管道内负压程度调整配重砣的位置。当阀门翻板 达到设计要求的打开值时，翻板可自动开启，在未达到设计值时，漏风量不大于500mVh,
c.为防止阀门翻板在气流的波动下产生震动，在阀的两侧平衡臂上设有防震动阻尼气缸。

d.采用专用工装夹具保证精度，阀板采用整体冲压成形。

e.密封圈采用耐高温碳纤维填充钢丝并经表面挂硅胶处理，耐腐蚀、耐髙温、耐磨损。

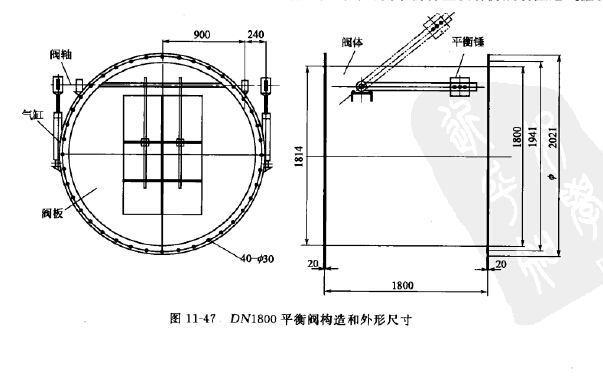

③平衡阀的构造和外形尺寸。干熄焦除尘用平衡阀的内径尺寸为DN1800rmn,构造和外 形尺寸如图11-47所示。

(2)蓄热式冷却器

①蓄热式冷却器工作原理。蓄热式冷却器的工作原理是通过设备本身具有的吸收贮存和 释放热量的功能来实现对流体介质冷却和加热的装置。当髙温介质流过时，它吸收介质热量， 使流出介质的温度下降；当低温介质流过时，它对介质释放热量，使流出介质的温度上升；总 之，对于瞬间温度变化很大的介质，蓄热式冷却器能够削峰填谷，使流经介质的温度变化幅度 变小，以满足下游设备的人口温度条件。蓄热式冷却器特别适用于短时间内温度剧烈波动的烟 气净化系统中，具有缓冲介质温度突变的功能。钢板蓄热式冷却器由于缝隙小、吸热快，有很 好的阻火能力，工程上常用来作为阻火器使用。

②蓄热式冷却器结构和外形。蓄热式冷却器主要有两种结构形式：一是管式结构，二是 板式结构。莆热式冷却器与对流空气冷却器的结构和工作原理都很相似，它既是自然对流冷却 器，又是蓄热式冷却器，对于连续的高温气体起到自然对流冷却的作用。

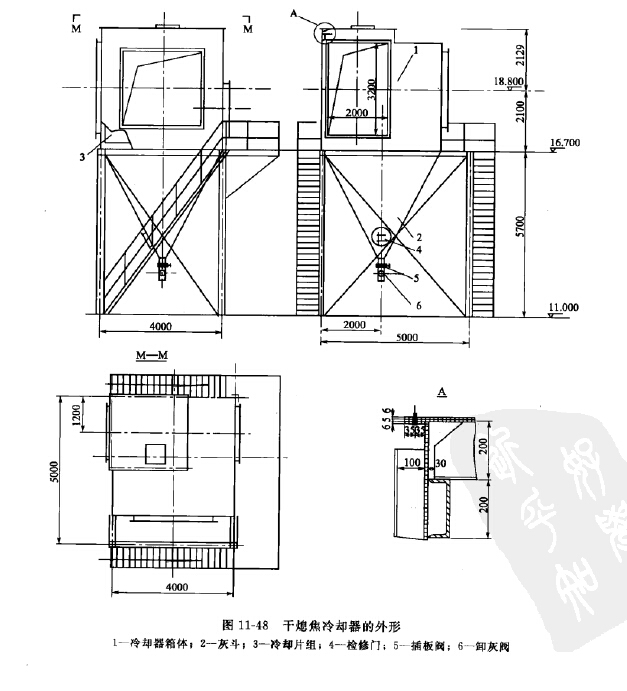

本蓄热式冷却器是专为干熄焦除尘而设计的，冷却器的进口与出口呈90%满足除尘外管 的布置需要，同时冷却器内设一个空腔以便粗颗粒和火星的分离，冷却器的外形见图11-48。
