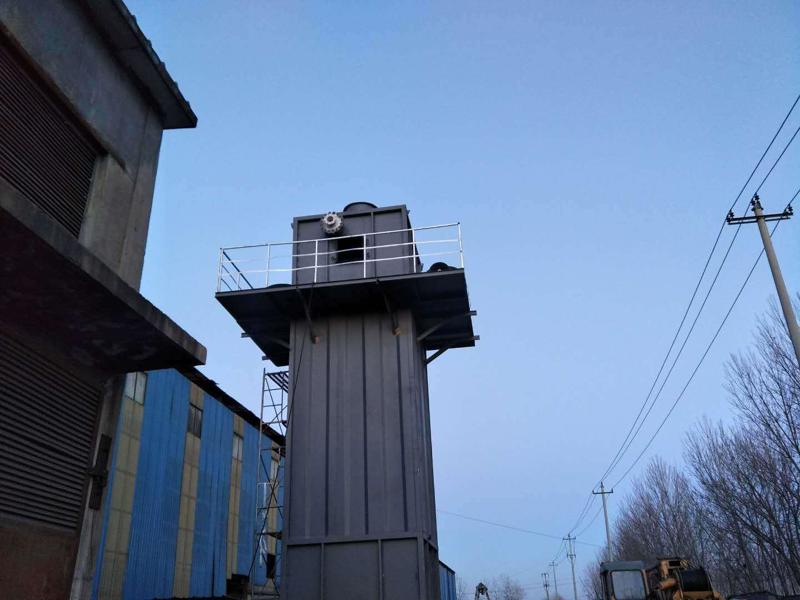

湿式电除尘器工程分系统设计

（1）湿式电除尘器本体

    湿式电除尘器本体采用圆柱形结构，内部设有气体分布板，外壳体为碳钢衬玻璃鳞片。

（2）湿式电除尘器阳极装置

阳极装置包括沉淀极、支撑梁、冲洗水管、支撑梁。

阳极（也称沉淀极）采用先进的导体玻璃钢材质、导电性能好、易冲洗等优点。阳极膜上、下端由支撑管支撑、张紧，其中上部的支撑管兼作冲洗水管，通过该冲洗水管可实现阳极膜四个面的在线冲洗，以保证阳极膜不结垢。

阳极膜上下的四层支撑管分别由四道支撑梁进行支撑。阳极膜上部支撑梁固定于塔壁上，下部的支撑梁通过两端的调节机构来调节其高度，以实现对阳极膜的张紧。

    沉淀极采用玻璃钢蜂窝状结构。蜂窝状结构较圆管结构截面面积利用率高，玻璃钢材质具有导电性能好、使用寿命长等优点。

（3）湿式电除尘器阴极装置

阴极装置包括阴极线、上下部吊挂装置、绝缘箱。

每个阳极孔中心布置有一条阴极线，阴极线上部固定于框架上，框架通过绝缘箱支撑。绝缘箱内吊杆采用石英管支撑，通过向绝缘箱内通入热风使阴极装置时刻与阳极及塔体保持干燥绝缘状态。阴极线下靠重锤部固定。

湿式静电除尘器设置1个电场，电场通过绝缘箱采用工频高压直流恒流电源为场区供电。除雾器上下共设置4个绝缘箱。

静电除尘器的上方布置有一层冲洗水装置，对阴极线进行周期性冲洗（阴极线冲洗周期为3～5天）。
