DMC型脉冲袋式除尘器是出现较早的一种小型除尘器。其特点是在原机械控制脉冲袋式 除尘器的基础上省去了机构复杂，工作性能不稳定的控制器和控制阀，直接采用电磁阀控制脉 冲阀工作。具有结构简单，操作稳定可靠的特点，维护保养方便快捷。

该系列产品适用于粮食加工、建材、冶金、化工、医药制造、机械制造等行业的除尘系统 中。DMC型脉冲袋式除尘器共有24?156袋19个规格型号。

1.结构

除尘器本体由框架壳体、滤袋总成、喷吹淸灰装置、排灰装置等部分组成。壳体部分由上 箱体、中箱体、灰斗、进出风口组成。

滤袋总成由滤袋、滤袋框架等组成。

喷吹清灰装置由气包、喷吹管、文氏管、脉冲阀、电磁控制阀、脉冲控制仪等组成。

排灰装置由电机、减速器、螺旋输灰机、星形卸料阀组成。

2.工作原理

含尘气体由除尘器中部进风U进人箱体内，部分较粗颗粒的粉尘由于受到重力等因素的作 用，直接沉降到灰斗内，另一部分细微粉尘经滤袋过滤附着在滤袋的外表面上，洁净气体则透 过滤袋，从上箱体的出气口排出。随着滤袋上粉尘的积聚不断增加，除尘器滤衾粉尘层阻力上 升，当除尘器达到预定的阻力范围时（1.0?1.2kPa)，脉冲控制仪指令电磁阀启动，脉冲阀 工作，并通过喷吹管向各排滤袋进行喷吹，使滤袋瞬时产生加速度急剧膨胀，抖落滤袋外表面 的粉尘，掉人下部灰斗，经由输灰装置和卸料阀排出。

3.技术性能及外形尺寸

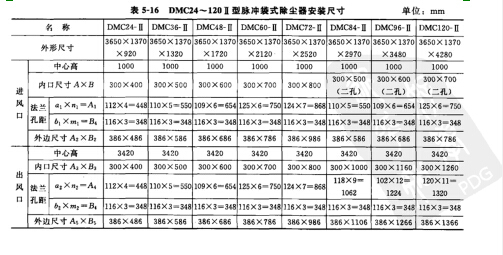

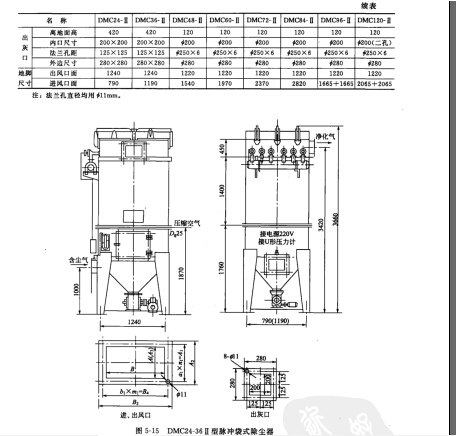

DMC型脉冲袋式除尘器主要技术性能参数见表5-15。DMC型脉冲袋式除尘器外形尺寸 见图 5-15、图 5-16、表 5-16。

①过滤风速。过滤风速大小主要由含尘气体浓度和粉尘性质两个因素决定，一般在常温 下当含尘浓度为15g/m3以下时，过滤速度宜在1. 5~2m/min。

对于有黏性，粒度较细，密度较小的粉尘，如滑石粉、炭黑、面粉等粉尘，其过滤风速可 以取更低些。

②脉冲喷吹周期和喷吹速度选择.脉冲喷吹周期与进人除尘器气体含尘浓度大小，过滤 风速及清灰用气源压力大小等因素有关，浓度大，过滤风速高或喷吹压力低时，周期可选择短 些，反之，周期可适当延长。如果喷吹淸灰气源压力在400kPa以上时，脉冲周期可照如下参 数确定：选为10?30tnin。具体操作时可根据压力计读数情况作相应调整。

③本机承受压力不大于3. 5kPa。

④除尘器本体不带检修平台，如有特殊要求配置，按用户要求，由厂商设计时考虑。

⑤本机工作时要求气源稳定，并经过油水分离器过滤后方可供除尘器使用。
