(1)结构特点

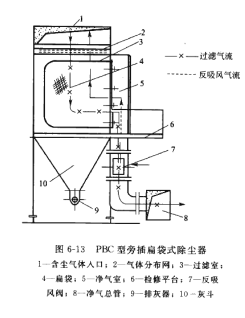

PBC型旁插扁袋式除尘器是采用上进风、下排风、顺流外滤式、反吸风清灰方式，如 图6-13所示D适用于120t：以下的含尘气体场合^ PBC型旁插扁袋式除尘器的结构特点是采用扁袋式旁插安装，在相同的箱体容积内， 安排更多的过滤面积^同时，可以根据处理不同风量的需要，以相同的过滤单元结构，组成不同规格的组合形式D另一特点是清灰采用大气反吸风结构， 借助除尘器的负压运行，当清灰时*反复启 闭反吸风阀，使滤袋重复吸瘪和鼓胀，以抖 落滤袋外表面的粉尘，达到清灰目的。

(2)组合式旁插扁袋式除尘器

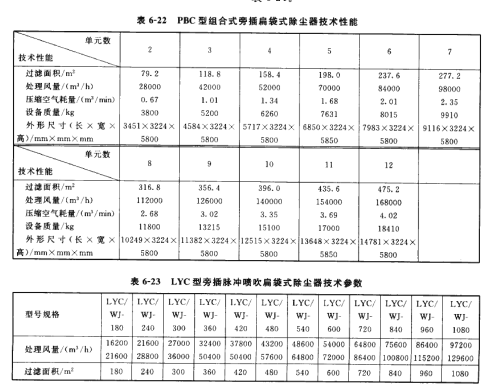

①PBC型组合式旁插扁袋式除尘器 PBC型组合式旁插扁袋式除尘器的系列有单 元数为2?I2共11个组合式规格，其技术性 能见表6-22。压力损失约800?1200Pa，入 口粉尘浓度小于30g/m3 ,除尘效率大 于 99.5%。

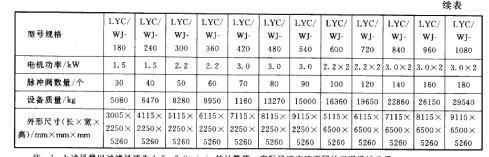

②LYC型旁插脉冲喷吹扁袋式除尘器 LYC型旁插脉冲喷吹扁袋式除尘器是模块式 定型产品，在喷吹每个滤袋时其喷吹直径和 数量，以及脉冲阀的选型都是固定的。其技 术参数见表6-23,外形尺寸见图6-14和 表 6-24,

注，1.上述风童以过滤风速为1. 5?2. Om/miti的汁算值，实际风速应按不同的工况设计选择。 2.清灰所：气源为400?SOOkPa,每阀每次耗气里约为0.05m

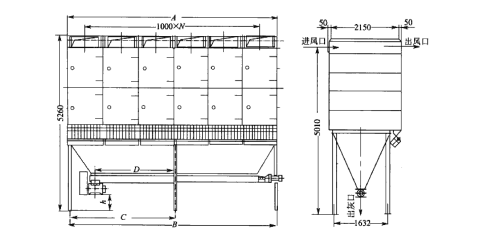

图6-14 LYC型旁插脉冲喷吹扁袋式除尘器

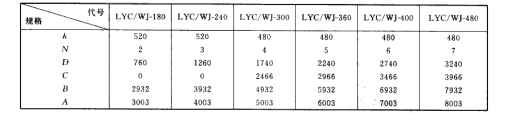

表6~24 LYC型旁插脉冲喷吹扁袋式除尘醫外形尺寸
