木工旋风脉冲袋式除尘器简介
旋风除尘器结构简单、占地面积小、投资低、操作维护方便、压力损失适中、动力消耗不大，可用各大种材料制造，能用于高温、高压及有腐蚀性气体，并可直接回收赶干颗粒物等优点。旋风吸尘器一般用来捕集5~15μm以上的颗粒物，吸尘器效率可达80%，其主要缺点是对捕集
木工旋风脉冲袋式除尘器是旋风分离和袋过滤双重作用的组合式固气分离装置。它根据木材加工与人造板等企业中各类碎料的特性，综合两类分离性能的优点，科学的集离心分离和机械过滤为一体，属当今国内领先的除尘设备。
1、除尘器技术特点：
1.能处理高浓度的混合气流。
2.与常规的二级除尘系统相比，具有结构合理、占地面积小、减少系统的总阻力、能耗低、投资少
3.高效的清灰方式和经济的清灰参数，充分体现了除尘器的高效和节能的优化设计
4.视粉尘的特性而特选的滤袋。
5.除尘器内无运转部件，维护方便。
2、除尘器构造

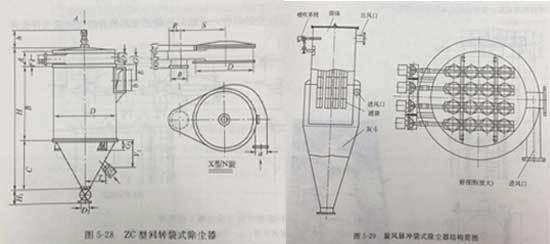

旋风脉冲袋式除尘器是在普通圆筒形脉冲袋式除尘器筒体的下段设置了一定长度的外筒体，使内、外筒体段构成一个相对独立、密封的腔体，并在外筒体上设置切向进风口。旋风脉冲袋式除尘器结构如图5-29所示。
3、工作原理
进入除尘器的含尘气体在内外筒体间产生旋转，气流由直线运动变为圆周运动，沿锥体向下运动，形成外旋气流。含尘气体在旋转过程中产生离心力，将气体中的粉尘尘粒甩向气壁；尘粒一旦与气壁接触，便失去慢性力而在向下的重力作用下沿壁面下落，进入排灰口。外旋气流在锥体部分又形成向上的内旋气流，呈螺旋形向上运动，由出风口排出，其作用相当于普通旋风除尘器。内筒体底部为袋式除尘器进风口，旋转的进口气流，有利于均匀进气；内筒体的阻挡作用，避免了高速气流直接对滤袋的冲击破坏，延长滤袋使用寿命。旋风脉冲袋式除尘器的清灰过程属在线清灰，从滤袋清吸下来的粉尘与旋风分离的粉尘一起落入灰斗。
4、CFMC型旋风袋式除尘器
CFMC型旋风袋式旋风除尘器入口在除尘器上段，其好处是可以使滤袋清吸的粉尘直接落入灰斗，避免与旋风上升气流混合。所以适合用于食品、饮料和木材加工等净化场合。
该木工除尘器规格性能如下：① 滤袋长度3m、4m、5m、三种规格；② 过滤面积66~304m2；③ 处理风量5000~50000 m3/h；④高运行温度130℃；⑤大负压5Kpa；

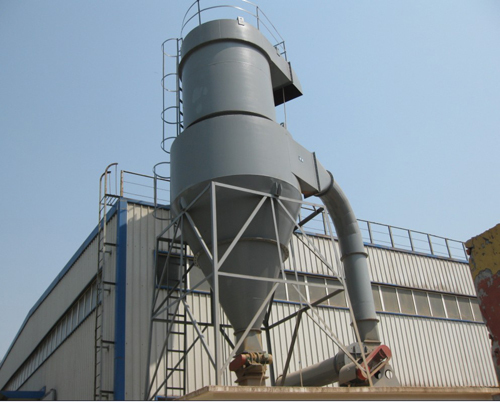

木工旋风脉冲袋式除尘器工程案例
