皮带小车连接地面站焦侧除尘系统

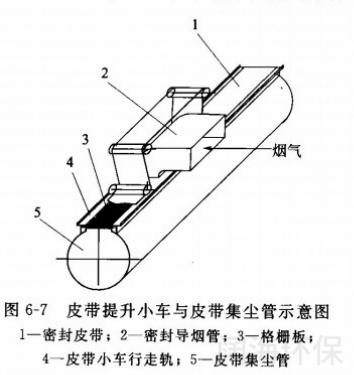

焦化厂皮带小车连接的焦侧除尘系统，其连接是由沿焦侧布置的上部开口有密封皮带覆盖的管 道和沿管道行走的皮带提升小车组成的，一般皮带 小车与拦焦车设计为一体，这样系统比较简单。沿 焦炉焦侧的皮带集成管道长度与拦焦车行程一致，皮带小车的作用是通过车上安装的四个导向皮带辊 在密封的皮带集尘管上打开一个与拦焦车上吸风管 道连接的可移的风口，见图6-7。

皮带小车连接方法不仅能适应一次对位的拦焦 车，而且更适合多点对位的拦焦车，即在整个一次 拦焦过程中，拦焦车要做三次对位、三次移动，即 摘炉门对位、导焦栅对位、出焦以及关炉门对位。

多次对位适合大多数小型焦炉，皮带小车移动连接 方法可以保证在任何位置的捕集效果。

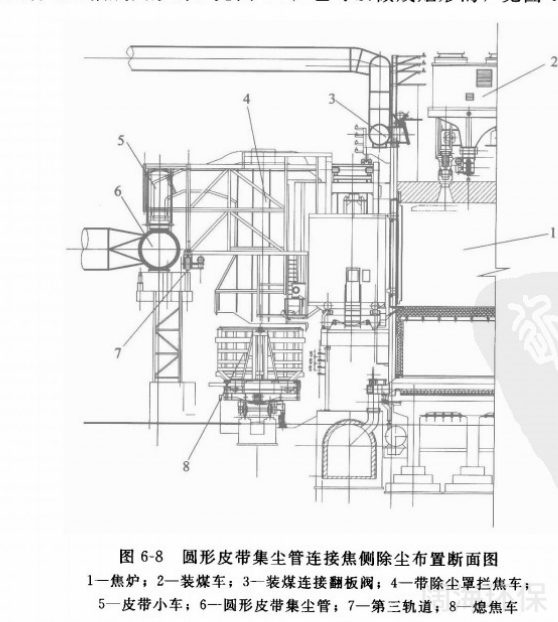

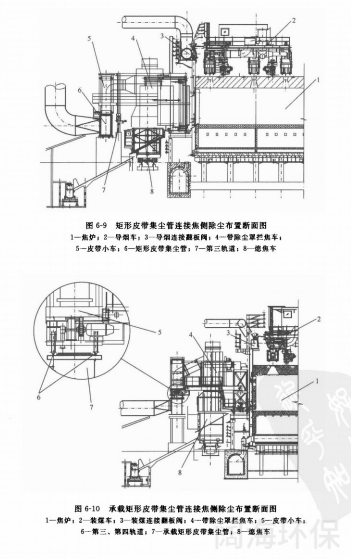

带有皮带小车的拦焦车，小车的荷载和熄焦车 上部的接受罩的部分荷载可以由设在皮带集尘管侧的第三轨道承担，也可以由皮带集尘管承 担。皮带集尘管可以做成圆形的，见图6-8;也可以做成矩形的，见图6-9。

带罩的拦焦车一部分荷载由设在皮带集尘管一侧的第三轨道承担。另外一种矩形管承担拦焦车的荷载，矩 形管实际上是一根箱形的连续梁，上面设第三、第四轨道承担荷载，箱体内形成矩形皮带集 尘管，见图6-10。
