概述

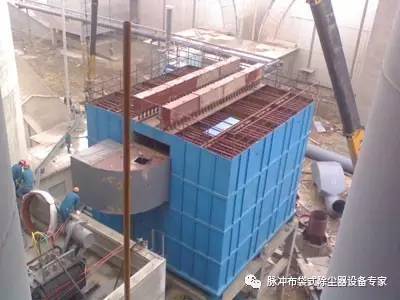

锅炉脉冲布袋除尘器是一种处理风量大,过滤风速高,消灰效果好、运行可靠的单元组合式除尘设备。广泛应用于电力、冶金、建材、化工等行业的锅炉、炉窑、垃圾焚烧的烟气除尘及物料回收。
含尘气体由导流管进入各单元灰斗,在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、提升阀、match排风管排出。随着过滤的进行,当滤袋表面粉尘聚集达到一定量时,由清灰控match制装置按设定的程序关闭提升阀,打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗经卸灰阀排出。
该系列除尘器设有旁路烟道,当锅炉(或焚烧炉)启动时,开启旁路烟道,以防止点火时投油燃烧不好,油粘在滤袋上,遇明火将除尘布match袋烧毁。当锅炉发生事故排烟温度超过滤袋允许温度时,开启旁路。
该系列除尘器还设有检漏装置,由多个探头(每仓室1个),1台浊度仪组成,根据烟的浊度判断滤袋是否泄漏;同时在灰斗设有空气炮。

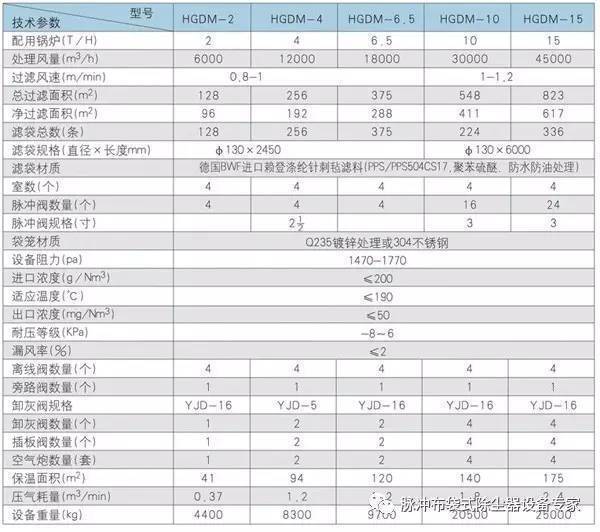

HGDM系列锅炉脉冲袋式除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统,离线保护系统等组成。
1、箱体部分:由上箱体(净风室)、中箱体(过滤室)、下箱体(灰斗)、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。
2match、滤袋总成:滤袋框架、布袋及挂袋的连接设计采用自锁装置,安装和更换方便,并能有效延长滤袋的使用寿命。滤袋规格为:φ130x2450mm、φ130x6000matchmm、φ160x6000mm三种,采用聚苯硫醚针刺毡(进口PPS/PPS504CSl7,防水防油处理)。
3、导流装置:采用国际上好先进的进风方式,设计独特的烟气分配装置,不但能有效分配含尘气体,而且对大颗粒进行分离,避免含尘气体冲刷滤袋,进一步提高除尘效率,提高滤袋的使用寿命。
4、脉冲喷吹系统:反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。HGDM-5.6以下规格为整箱清灰,其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时,一般设定每一排滤袋每隔10S脉冲反吹清灰一次,定时启动一次电磁阀,将脉冲反吹压缩空气喷入滤袋内进行清灰。
5、出灰系统:由电振动器(空气炮)、电加热器、灰位指示器组成、电振动器(空气炮)确保灰尘具有好的流动性。match
6、控制系统:主要由脉冲喷吹控制仪、HMC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。
7、离线保护系统:主要由旁路阀、紧急喷水系统、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。烟气温度过高或锅炉尾部复燃时喷水处理,以免烧坏滤袋。在净气室设有由差压仪等组成的滤袋检漏装置,以便滤袋损坏时及时报警。由于大吨位锅炉点火及低负荷时需要喷洒燃油,将产生大量的含油气体,此烟气直接进入除尘器,将造成滤袋布粉层板结,使系统阻力增高,影响正常运行。系统增设旁路管道,使喷油瞬间含油气体经旁路管道排放,从而有效地保护滤袋。
1、除尘器进口法兰以内由我公司设计供货,并带配法兰。
2、除尘器支脚、底板以上由我公司设计供货,采用土建式、无支腿。
3、除尘器输灰设备一般由我公司设计供货,特殊情况由除尘器系统工艺设计定。
4、除尘器本体防雷接地,照明由我公司设计,由用户承担。
5、本体及过滤系统:本体、滤袋、笼架、离线阀、手动切换阀。
6、清灰系统:电磁脉冲阀、脉冲控制仪、喷吹系统。
7、卸灰系统:清堵空气炮、卸灰阀、插板阀、灰斗加热系统。
8、保护系统:旁路阀、检漏装置。
9、控制系统:差压计、测温仪、料位计、主控柜、现场控制柜。
