单机除尘器设备
添加时间:2020-07-31
浏览量:253

单机袋式除尘器是辉胜环保专为水泥厂库顶,库底。皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用。具有体积小处理风量大,结构紧凑,使用方便可靠等优点。

目录

1简介

2结构性能

3用途范围

4单机除尘器产品系列

? HMC型脉冲单机布袋除尘器? DMC脉冲单机除尘器? UF单机除尘器? XMC型脉冲单机除尘器? PL型系列单机除尘器? HD系列单机除尘器
? UF单机布袋式收尘器? HD系列单机除尘器

5单机除尘器的安装注意事项




1简介

单机除尘器就是接上风管、电源就能运行的收尘器,这种收尘器的体积小,无需人工操作,风量为1000-6000m3/h,过滤风速如采用740滤布为1.2—1.8m/min,如采用毡子滤料为2.0-2.8m/min。

单机除尘器产品图片:

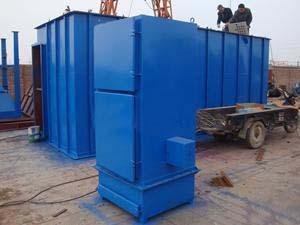

PL单机袋式除尘器

2结构性能编辑

单机除尘器机组,捕尘器是一种体积小,除尘效率高的空气净化设备。适合各种独立的产尘点,灵活方便,就地集尘,就地处理,能有效地保证空气的洁净度。基本结构由除尘箱体,离心风机,滤袋(滤筒),集尘器及微电脑控制器等组成,粉尘由风机负压通过吸尘管道吸入除尘器箱体内部,利用重力与上行气流,首先粗颗粒粉尘被过滤器初滤而直接降至集尘器,微粒粉尘由过滤器捕集在外表面,洁净气体经过滤器滤芯过滤分解净化后流入洁净室,从而由风机从出风口排出。整个除尘过滤过程是一个重力、惯性力、碰撞、静电吸附、筛滤等综合效应的结果。

3用途范围

单机除尘器,捕尘器广泛应用于国家GMP认证工程需要的壹叁玖陆贰伍零贰零贰玖净化除尘,可广泛应用于医药行业(例如:压片机,制粒机、糖衣锅,混合机,粉碎机,振筛机,称量,套胶囊,中药前处理、配料、伴料、称量等工艺设备)的粉尘去除,以及生物、化工、食品、电子,机械五金,铸造,陶瓷,装卸,矿山,冶金等其它行业的就地除尘。对一般比重小的、细微的金属切屑,铸造用砂的粉尘、水泥、石膏粉、炭粉、胶木粉、塑料粉等在一定范围内也均有良好的除尘效果,除尘效率大于百分之九十九点五。

4单机除尘器产品系列

HMC型脉冲单机布袋除尘器

HMC型脉冲单机布袋除尘器是丰宇除尘消化吸收国外同类产品先进技术经改进后设计而成的小型袋除尘器。该单机布袋除尘器采用(0.5-0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易、维护方便(外滤式),广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统,是环保除尘的理想设备。

HMC型脉冲单机布袋除尘器工作原理

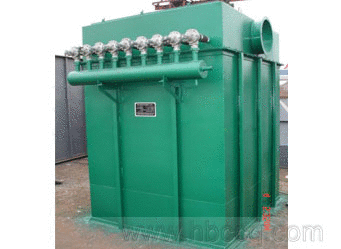

HMC型脉冲单机布袋除尘器HMC型脉冲单机布袋除尘器
单机布袋除尘器含尘气体由进气口进入灰斗、或通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使滤袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘器能继续工作,需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5-0.7MPa)由喷吹孔眼喷出(称一次风)通过文氏管诱导数倍于一闪风的周围空气(称二次风)进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反向作用抖落粉尘,达到清灰的目的。





DMC脉冲单机除尘器

DMC脉冲单机除尘器有24.36.48.60.72.84.96.120几种规格,其中每种规格分别有两种安装形式:A带灰斗和卸灰阀B法兰式
MDC、PDC煤磨防爆防静电袋式除尘器DMC脉冲单机除尘器
MX-Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上,改进的新型高效脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器,将原产品进行了修改,改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高,处理气体能力大,性能稳定,操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革,解决了露天安放和压缩空气压力低的问题。适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。





UF单机除尘器

UF单机除尘器是克化借鉴美国富乐企业技术的基础上,经改进预设而成的一种小规模袋式收尘器。UF单机除尘器的滤袋材质认为合适而使用氯纶针刺毡,准许蝉联运用温度小于120℃,震打清灰摇动装置清灰有经验较强,在入口液体浓度较大,达100g/Nm3时,出门排放液体浓度100g/Nm3,清除粉尘速率可达99.9百分之百,UF单机清除粉尘用具备清灰效果好、净化速率高、处置风量大、滤袋生存的年限长、维修办公量小、运行安全靠得住等长处。
UF-(STD、FM、FB)型系列单机袋式除尘器UF单机除尘器
UF单机除尘器预设结构紧凑密切、大小小,高度低,有多种方式,既可单机运用,又可多机组合,大风量、小风量皆可选用。多机组合乎时常,也可用于小规模球磨机、破碎机等蝉联办公点作为收尘设施。
  UF单机除尘器的组成局部:滤箱、震打清灰摇动装置、风机局部和进风及排灰器件。单机清除粉尘器滤箱涵盖壳体、花板、内滤式滤袋、挂袋钩和检查修理门,震打清灰摇动装置涵盖摇动电机、连杆结构和摇、摆轴等,风机部再保险括抽风机及皮带传动装置、电机和出风管,单机清除粉尘器排灰器件按安装型式分为三种:在滤箱下部接灰斗和卸灰阀,并设有支柱。进风口设在灰斗上部;在滤箱下部打开,作为进风口中,又是排风口,花板旁想办法兰;滤箱下部设有储灰箱,灰箱上部设进风口。
  单机清除粉尘用具备经济实用、结构紧凑密切、安装容易、保护便捷等独特的地方,主要用于各种库顶、库底、仓顶及各种输送设施等部分排放点和扬尘点的清除粉尘净化。同时单机清除粉尘器也可适于车间内及设施上安装,也可室外安装。
  单机清除粉尘器广泛用于冶炼金属、建筑材料、机械、化工、矿山等各种工矿公司非纤维性粉尘、工业粉尘的清除粉尘净化。如用于煤粉等易燃粉尘的使聚在一起,要增设置防卫燃防爆处理办法,单机收尘器结构也要相应的变更,本厂还可供给耐腐蚀和耐高温的单机清除粉尘器结构,适合不一样用户需求。
  单机除尘器可以用无焊接工艺制作

XMC型脉冲单机除尘器

XMC脉冲单机除尘器是在国标MC—II型和日本TBF袋式除尘器的基础上改进的新型高效脉冲除尘器,综合了分室反吹各种脉冲喷吹除尘器的优点,克服了分室清灰强度不够,进出风分布不均等缺点,扩大了应用范围。
xmc型脉冲袋式除尘器XMC脉冲单机除尘器
XMC型除尘器的结构有其特点,所以提高了收尘效率、适应能力,延长了滤袋的使用寿命,经过多年生产实践,设备运行稳定、维修量小、组合范围大,深受广大用户好评。 本系列产品可广泛用于沥青拌合楼破碎、磨机、烘干机、炉窑等粉尘及烟尘的收尘系统,除尘器滤袋的材质一般采用涤纶针刺毡,其允许连续使用温度≤120℃,如滤袋采用美塔斯高温针刺毡,其允许使用温度可达204℃。本系列除尘器按不同规格电磁阀可组合多种不同规格的除尘器,本系列除尘器能负压或正压操作,其本体结构无任何改变,收尘效率达99.8%以上,净化气体含尘浓度





PL型系列单机除尘器

pl单机除尘器是根据国外引进的除尘设备进行改进研制成功的新颖产品,是一种体积小,除尘效率高的就地除尘机组.并广泛用于铸造工业、陶瓷工业、玻璃工业以
PL单机袋式除尘器PL单机除尘器
及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘。该系列机组基本结构由风机、过滤器和集尘器三个部分组成,各部件都安装在一个立式框架内,钢板壳体,外形美观、结构科学、运行可靠、使用方便。
电除尘器工作原理
1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
  2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值低为99.62%,平均为99.6%。
  3.机器风量是在资用压力时的吸风量。 除尘器配件网
PL-B型系列单机除尘设备技术性能 除尘布袋,除尘骨架
家用静电除尘器
注:1.货用压力即机真空度,系指机器可供使用的压力,是机器进气口实测静压的绝对值。
  2.净化效率大于99.5%是用于中位径100的滑石粉测定数值,测定值低为99.62%,平均为99.6%。
  3.机器风量是在资用压力时的吸风量。
布袋除尘器原理
PL-A型系列单机除尘设备技术性能 星型卸料器
除尘器滤袋
PL-A型系列单机除尘设备技术性能 电磁脉冲阀膜片

HD系列单机除尘器

脉冲袋式除尘器,HD(HZ)-Ⅱ2-12型环隙喷吹脉冲袋式除尘器HD系列单机除尘器是专为水泥厂库顶,库底。皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用。具有体积小处理风量大,结构紧凑。使用方便可靠等优点,从除尘器上清除下来的粉尘可直接排除入仓内。亦可直接落在皮带上。含尘气体由除尘器下部进入除尘器,经滤袋过滤后,清洁空气由引风机排出。除尘器工作一段时间后,滤袋上的粉尘逐渐斩增多致使使滤袋阻力上升,需要进行清灰,清灰完毕后,除尘器又正常进行工作。HD系列单机除尘器脉冲袋式除尘器技术性能







UF单机布袋式收尘器

UF-(STD、FM、FB)型系列单机袋式除尘器UF单机布袋式收尘器(Unl-Filter)是一种小型袋式收尘器,这种小型袋式收尘器经济实用;结构简单紧凑,安装容易,维修方便(内滤式)主要用于库顶、库底、仓顶及各种输送机等排放和扬尘点收尘,该机采用涤纶布袋,入口温度UF单机布袋式收尘器
型号说明
  U:单机(Unit)
  F:收尘器(FUtey)
  (STD)/(FM)/(FB):安装型号
  m:规格号
  n:多机组合时的单元数
  技术性能
项目
处理风量(m3/h)
1360
2720
4080
5450
6800
8160
额定
1020
2040
3060
4080
5100
6120
收尘器阻力(Pa)全压
1920
1900
1800
1920
1900
2030
额定
1500
1750
1500
1845
1720
1820
总过滤面积(m2)
18.6
37.2
55.7
74.3
92.9
111.5
滤袋组数
8
16
24
32
40
48
风机电机型号
Y90S-2
Y90S-2
Y112M-2
Y132S1-2
Y132S1-2
Y132S1-2
摇动电机型号
YCJ71
风机型号
U、11
110、1E
110、1E
170、1E
170、1E

卸灰阀电机型号
XWD.55-2-1/29
风机电机功率(KW)
1.5
2.2
4.0
5.5
5.5
7.5
摇动电机功率(KW)
0.55
0.55
0.55
0.75
0.75
0.75
卸灰阀电机功率(KW)
0.55
0.55
0.55
0.55
0.55
0.55
设备重量Kg
仓顶除尘器
  (参考)
UF(STD)
850
1160
1400
1710
1820
1985
UF(FM)
400
700
1000
1225
1315
1445
UF(FB)
460
770
1500

HD系列单机除尘器

脉冲袋式除尘器,HD(HZ)-Ⅱ2-12型环隙喷吹脉冲袋式除尘器HD型单机除尘器是专为水泥厂库顶、库底、皮带输送及局部尘源而设计的。也可以用于其它行业的局部尘源除尘用。具有体积小、处理风量大、结构紧凑、使用方便可靠等优点,从除尘器上清除下来的粉尘可直接排入仓内,亦可直接落在皮带上。含尘气体由除尘器下部进入除尘器,经滤袋过滤后,清洁空气收引风机排出,除尘器工作一段时间后,滤袋上的粉尘逐渐增多致使滤袋阻力上升,需要进行清灰,清灰完毕后,除尘器又正常进行工作。
HD系列单机除尘器
工作原理
含尘气体由除尘器入口进入箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面,净化后的气体通过滤袋进入风机,由风机吸入直接排入室内(亦可以接管排到室外)。
随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构,停机后自动摇振数十秒,使粘在滤袋内表面的粉尘抖落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。
用途范围
本系列产品产品广泛用于水泥行业外,还可用于铸造工业、陶瓷工业、玻璃工业、砂轮制造、化工制品、机械加工等行业的除尘。该产品对比重较大的金属切削,铸造用砂等和中等比重的粉尘,如水泥、陶瓷原料粉尘、颜料、胶木粉、塑料粉等,以及比重较轻的木工加工等粉尘均有良好除尘效果,排放浓度保证达到国家排放要求。
四、技术性能
1.本机组不适用于潮湿和带有腐蚀性的气体,不应长时间处理高于120℃的废气。如需用于处理高温废气,请告知制造厂家订做高温滤布。
2.机组在开,停及运转过程中,如有异常现象,应立即停止工作,进行检查修理。
3.停机应按“停止按钮”使摇振机构工作数十秒,不应直接拉下电源闸刀停机。
DLMC模块式扁袋除尘器详细内容
DLMC模块式扁袋除尘器是自动脉冲反吹清灰过滤器。无论是在卷烟、木器家具、水泥、玻璃、铸造还是食品加工、农产品、医药、化工等领域,对易燃、易爆、有毒、有害烟雾等各种形式的粉尘,都经历实践证明并能为您解决问题。
设计理念:
1、此模块式扁袋除尘器为真正沉流式设计,将粉尘因高速带动之乱气流影响减至低,更省电节能。
2、模块式扁袋除尘器过滤0.003um以上的粉尘,效率可达99.9-99.999%,特殊的配置可满足0.3mg/m3以下排放要求,除尘器的整机噪音小于80dB(A)。
3、采用封套式聚脂毡扁布袋,使用寿命更长。
4、模块式扁袋除尘器前方之检查门外进行更换滤袋,防止粉尘进入洁净气室,更容易操作维护。
5、灵活多样的进出风口设计,能满足复杂多变的安装场所。
6、应用计算机辅助设计软件,专业化的设备与系统管网设计,先进数控加工设备,模具化生产,给合式模块结构,可以任意组合层数和列数。确保品质。
过滤介质:
适用温度常温至250℃配置冷却段,可处理高达1000℃烟气厌油厌水,承受粉尘水份高达35%,空气相对湿度高达95%。
不易粘尘,承受粉尘浓度高达300g/m3(配沉降室承受粉尘浓度达1000g/m3)机械强度高,过滤风速1-3米/分钟透气性高,过滤阻力500-1500Pa。
型号说明:DLM C a / b / 15
DLM 脉冲清灰扁袋除尘器;C 模块式箱体结构;a 列数,除尘器左右向过滤模块数;b 层数,除尘器上下方向过滤模块数;15 一个除尘器模块的过滤面积
DLMC模块式扁袋除尘器基本参数
说明:
1、压缩空气耗量是在脉冲喷吹时间为12S(可调)、脉冲宽度为105S(可调)时的参考值。
2、大型除尘器按上表任意组合(高8层),同样的过滤面积可不同的组合方式,列数原则上没有限制;
3、压缩空气要求:常压露点-23℃,含油量≤1PPM;气压为4-6bar
4、机架高度原则上小于3米,超出此需另行设计。

5单机除尘器的安装注意事项

单机除尘器安装在产生粉尘的机械设备邻近处,并由用户按照除尘器上的进气口尺寸,可自行配置金属或塑料吸尘管道和吸尘罩。
一、单机除尘器电控箱盖,在工作时不得随意打开,如需调节清灰时间,或需检查电路时,应停机后切断电源在进行工作。
  二、单机除尘器根据粉尘性质和容量的大小,应定时振打清灰,一般情况每班振打三到四次,以确保除尘器正常工作。
  三、单机除尘器根据实际需要,定期进行清除灰尘,集尘器内灰尘清除时,只需在风机和清灰机构工作停止时,打开密封的出灰门,抽出抽屉即可。
  四、为了保证除尘设备处于佳工作状态,应尽量靠近粉尘发源地,一般以1.5米到2.0米好,连接管道尽可能短,并尽量减少弯头,以免增加阻力损失。
  五、吸尘罩是保证单机除尘器机组处于佳状态的关键配件,使用单位应根据加工件的外型尺寸粉尘的性质,按照通、近、顺、封、设计吸尘罩的原则,制作理想的吸尘罩。
  六、单机除尘器在工作前应检查检修门,出灰门,及风管连接系统是否密封,以免泄露,降低吸尘效果。
  七、该单机除尘器电压为三相交流电三百八十伏,从单机除尘器上的外部电线接上电源后即可开始使用,初转动时,应注意风机是否正转(如反转,风量很小,需调换电源接线)。
