袋式除尘的压力损失是指气体从除尘器进口到出口的压力降，或称阻力。袋除尘的压力损失取决于下列三个因素：

⑴设备结构的压力损失。

⑵滤料的压力损失。与滤料的性质有关（如孔隙率等）。

⑶滤料上堆积的粉尘层压力损失。

袋式除尘器的操作压力是根据除尘器前后的装置和风机的静压值及其安装位置而定的，也是袋式除尘器的设计耐压值。

过滤速度是设计和选择袋式除尘器的重要因素，它的定义是过滤气体通过滤料的速度，或者是通过滤料的风量和滤料面积的比。单位用m/min来表示。

袋除尘器过滤面积确定了，那么其处理风量的大小就取决于过滤速度的选定，公式为：

Q = v × s × 60 （m3/h）

式中： Q — 处理风量

v — 过滤风速（m/min）

s — 总过滤面积（m2）

注明： 过滤面积（m2）=处理风量（m3/h）/（过滤速度（m/min）x60）

袋式除尘器的过滤速度有毛过滤速度和净过滤速度之分，所谓毛过滤速度是指处理风量除以袋除尘器的总过滤面积，而净过滤速度则是指处理风量除以袋除尘器净过滤面积。

为了提高清灰效果和连续工作的能力，在设计中将袋除尘器分割成若干室（或区），每个室都有一个主气阀来控制该室处于过滤状态还是停滤状态（在线或离线状态）。当一个室进行清灰或维修时，必需使其主气阀关闭而处于停滤状态（离线状态），此时处理风量完全由其它室负担，其它室的总过滤面积称为净过滤面积。也就是说，净过滤面积等于总过滤面积减去运行中必需保持的清灰室数和维修室数的过滤面积总和。

滤袋的长径比是指滤袋的长度和直径之比。滤袋的长径比有如下规定：

反吹风式 —30～40

机械摇动式 —15～35

脉 冲 式 —18～23

了解烟尘的酸碱性，有利于除尘器的选型及耐酸碱处理。尤其是布袋除尘器除尘布袋的选择。

生物纳膜除尘设备是在国外开始兴起的除尘设备，运用了现今先进的生物纳膜技术，通过将BME纳膜喷附在物料表面，大限度的抑制物料在生产加工过程中产生粉尘。这类除尘技术属于粉尘散发前除尘，相比其他的在生产后除尘，具有很大的优势，使得在物料生产的整个过程中，都能够有效地控制粉尘的散发。破碎过程中产生的粉尘都聚集成细料，终成为成品料，能增加0.5%-3%的产量，除此之外，还能有效防治PM2.5、PM10污染，符合国家有关环保及节能减排技术政策。相比湿式除尘和袋式除尘来说，生物纳膜抑尘没有水污染，制剂对环境不会产生副作用，不影响成品料品质，投入成本较低，适用于矿山、建筑、采石场、堆场、港口、火电厂、钢铁厂、垃圾回收处理等场所的粉尘污染治理。纳膜除尘已在海外有不同的应用，在国内多省市也逐步开始应用。

产品简介：

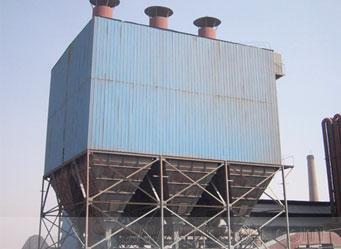

低压脉冲喷吹长袋除尘器是在总结各种袋式除尘器的基础上发展起来的一种新型、高效袋式除尘器。它采用离线低压脉冲喷吹清灰技术,防止了粉尘再附与失控问题,增强了滤袋的清灰效果,提高了过滤速度,节省清灰能耗和延长滤袋的寿命。除尘器采用PLC可编程序控制器,自动控制清灰、输灰的全过程。因此,该除尘器是一种处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的大型除尘设备。

二 、静电除尘器，电除尘器,电除尘; 碱回收炉电除尘器

工作原理：

本除尘器主要由灰斗、过滤室、净气室、支架、提升阀、喷吹清灰装置等部分组成。工作时,含尘气体由风道进入灰斗。大颗粒的粉尘直接落入灰斗底部,较小的粉尘随气流转折向上进入过滤室,并被阻留在滤袋外表面,净化了的烟气进入袋内,并经袋口和净气室进入出风倒,由排风口排出。

随着过滤的不断进行,滤袋外表面的粉尘不断增加,设备阻力随之上升。当设备阻力上升到一定值时,应进行清灰操作,清除滤袋表面的积灰。

性能特点：

使用直通式低压脉冲阀。喷吹压力只有0.2～0.4MPa,阻力低,启闭快,清灰能力强。由于清灰效果好,清灰周期长,降低了反吹气体的能耗。

由于喷吹压力低(0.2～0.4MPa),脉冲阀膜片承受的压力和启闭时的冲击力较低。同时由于清灰周期较长,脉冲阀开启次数相应减少,从而延长了脉冲阀的使用寿命,提高了脉冲阀的使用可靠性。

除尘器采用分室脉冲反吹离线清灰方式,避免了粉尘被反复吸附的现象,提高了脉冲喷吹清灰的效果,降低了布袋阻力。

采用上部抽装方式,换袋时,从除尘器净气室抽出滤袋骨架,将脏袋投入灰斗,由灰斗入孔取出,改善了换袋环境。滤袋靠袋口的弹性涨圈固定在花板孔上,固定牢固,密封性好。

使用压差或定时两种控制方式,可靠性高,使用寿命长,便于用户操作和使用。

规格及技术参数： 1.RFDML型低压脉冲喷吹长袋除尘器，分RFDML390和RFDML970

根据国外经验，除尘设备有三种不同层次的选择：首选是防尘，也就是像各种疾病一样，预防总是比治疗合算，比如装卸料、皮带转运时加个流槽，就可以大幅度减少粉尘、或烟尘产生和处理量；在处理钢渣等散状料时，采用局部密闭，使产生的粉尘、烟尘在其中循环消耗其动能后，粉尘就大部分自然沉降下来。这类机械防尘、除尘在国外被称为无动力除尘，在大多少场合中的大部分粉尘都适合采用无动力除尘；至少要先采用无动力除尘预处理。

其次是辅助采用喷水雾、或泡沫除尘。直接喷雾一方面可以使粉尘颗粒润湿后，相互粘接、凝聚、长大，然后就容易于大气分离；另一方面对于温度比较高的烟气，直接喷雾实现蒸发冷却就可以用少量水使烟气冷却，体积收缩，速度降低也有利于除尘。过去的教科书、设计手册都说喷雾除尘只适合处理50?m以上的粉尘，除尘效率只有40-70%。实践经验证明，由于喷雾技术的进步，通过喷雾系统可以去除10?m以上的粉尘接近100%、1?m以上的粉尘也能去除90-95%。比如中间包翻包、钢渣处理采用喷雾除尘都实际达到了90-95%的高除尘效率。

因此从减排、又节能降低成本的角度考虑，一定要先考虑无动力除尘和直接喷雾除尘，实在不得已时才考虑第三个选择：就是通风除尘。因为只要选择通风除尘，就一定要有高耗能的风机和除尘器，节能降低成本就比较难。采用通风除尘系统时也要先考虑能耗低的电除尘，后考虑布袋除尘器。按此思路反思我们的除尘设备实际选择顺序，就可以发现一些值得改进的问题：比如转炉二次除尘、高炉出铁场除尘、装卸料除尘等许多类似应用，粉尘颗粒80%、甚至90%以上都是10?m以上，但在我国几乎绝大多数采用通风除尘、并且用布袋除尘器，就出现解决了减排问题，但运行费用都很高；转炉LT法除尘未燃法时粉尘也是大部分是粗颗粒，但电除尘的入口浓度按照70-100克/标立米设计，造成电场多、设备庞大。当然有些电除尘器效率不稳定也是必须解决的实际问题。



除尘器的工作原理如下：含尘气体由下部敞开式法兰进入过滤室，较粗颗粒直接落入灰仓，含尘气体经滤袋过滤，粉尘阻留于袋表，净气经袋口到净气室，由风机排入大气。当滤袋表面的粉尘不断增加，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流的作用下，赋予袋表的粉尘迅速脱离滤袋落入灰仓，粉尘由卸灰阀排出。

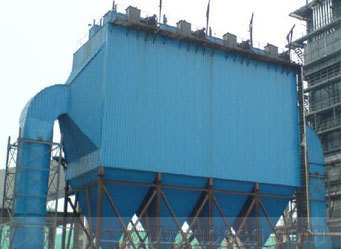

除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从除尘器的进风均流管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上，干净气体透过滤袋进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤袋上的粉尘越积越多，当设备阻力达到限定的阻力值（一般设定为1500Pa ）时，由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后，按设定程序打开电控脉冲阀，进行停风喷吹，利用压缩空气瞬间喷吹使滤袋内压力聚增，将滤袋上的粉尘进行抖落（即使粘细粉尘亦能较彻底地清灰）至灰斗中，由排灰机构排出。

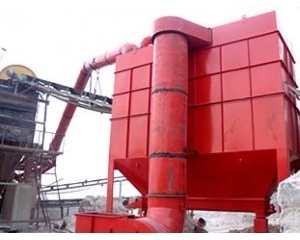

旋风除尘器加设旁路后其工作原理是含尘气体从进口处切向进入，气流在获得旋转运动的同时，气流上、下分开形成双旋蜗运动，粉尘在双旋蜗分界处产生强烈的分离作用，较粗的粉尘颗粒随下旋蜗气流分离至外壁，其中部分粉尘由旁路分离室中部洞口引出，余下的粉尘由向下气流带人灰斗。上旋蜗气流对细颗粒粉尘有聚集作用，从而提高除尘效率。这部分较细的粉尘颗粒，由上旋蜗气流带向上部，在顶盖下形成强烈旋转的上粉尘环，并与上旋蜗气流一起进入旁路分离室上部洞口，经回风口引入锥体内与内部气流汇合，净化后的气体由排气管排出，分离出的粉尘进入料斗。

含尘气体从设备顶部进风口进入设备后，以高速经过旋风分离器，使含尘气体沿轴线调整螺旋向下旋转，利用离心力，除掉较粗颗粒的粉尘，有效地控制了进入电场的初始含尘浓度。然后，气体经下灰斗进入电场工作，由于下灰斗截面积大于内管截积数倍，根据旋转矩不变原理，径向风速和轴向风速急剧降低产生零速界面而使内管中的重颗粒粉尘沉降于下灰斗内，降低了进入电场的粉尘浓度，低浓度含尘气体经电收尘而凝聚在阴阳极板上，经清灰振打而将收集的粉尘由锁风排灰装置输送走。为了防止内管旋风和电场极板振打后在下灰斗内形成的二次扬尘，特在下灰斗中设置了隔离锥。

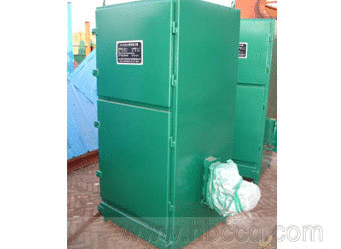

使用范围水泥、化肥、等行业各种磨机，破碎点下料口，包装机及烘干机和各种相类似的分散源处理。

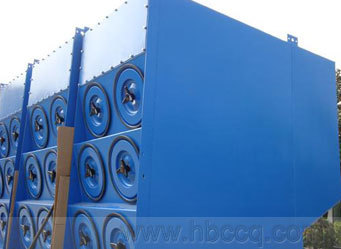

设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气腔并汇集至出风口排出。

随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400～1600Pa范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。

该滤筒式除尘器的清灰过程是先切断某一室的净气出口通道，使该室处于气流静止状态，然后进行压缩空气脉冲反吹清灰，清灰后再经若干秒钟时间的自然沉降后，再打开该室的净气出口通道，不但清灰彻底、还避免了喷吹清灰产生的粉尘二次吸附，如此逐室循环清灰。

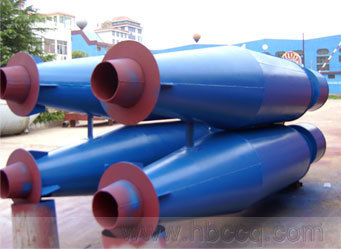

含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。导流片使气体由直线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向筒壁。尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动（净气），经过陶瓷旋风体排气管进入排气室，由总排气口排出。

电除尘器建立在电除尘器和尘源控制方法的基础之上，是解决小分散扬尘点除尘的新途径。它利用生产设备的排风管或密闭罩作为极板，在罩或管内安设放电极， 接上高压电源而形成电场。含尘气体通过电场时，粉尘在电场力作用下聚集在罩或管壁上，净化后的气体通过排风管排出。清灰靠人工振打或自重脱落。特别适宜于破碎、筛分车间和烧结输料皮带等分散扬尘点以及矿井巷道、小型锅炉的烟尘净化。简易式电除尘器尽管形式较多，但归纳起来有罩式、管式和敞开式三种。

罩式除尘装置是将局部产生尘源点控制在密闭罩内， 通过高压电场抑制或捕集粉尘。典型的罩式除尘装置用于原料的破碎、运输和筛分的工艺设备上，如皮带运输机，振动筛、仓顶，及有料位落差的扬尘点上等。

因为铝粉爆炸性粉尘在一定的浓度下，在遇到火花或静电的情况下很有可能发生爆炸或燃烧。

因为铝粉爆炸，关键的因素是铝粉浓度，控制铝粉爆炸有效的办法，就是控制铝粉的浓度。而该设备控制铝粉浓度的工具是除尘器，只要抛丸机除尘器的工作状态良好，除尘效果好，整个抛丸清理机设备的铝粉浓度就不会升高。因此保证除尘器具良好的除尘效果，是该设备能否正常运行的关键。除尘效果的优劣主要取决于过滤材料，当过滤材料堵塞时除尘效果就会大大降低。当过滤材料的通风及过滤情况良好时，除尘器的静压室和动压室的压差会稳定在一个固定的范围内，因此控制除尘器的压差是控制除尘器工作状态的有效的办法。基于此点，迪砂公司发明了防爆的除尘器，主要做法是将压差控制仪，安装在抛丸清理机除尘器附近没有震动的地方，当抛丸机除尘器工作一段时间堵塞时，该仪器所检测的压差值就会发生变化，当检测值超出设定上下限时，压差控制仪就会控制除尘器的滤袋的清洁机构工作，如震打或反吹机构将除尘器滤材表面的灰尘去除，以保证除尘器具有良好的工作状态。当自动清洁仍不能满足要求时，压差控制仪会控制报警器报警，并控制设备自动关闭，以防意外。

为确保安全运行，我们在抛丸机除尘器的关键部位还安装了重力式自动泻爆门，该装置一般设计在抛丸室体和除尘管道的顶部，粉尘密集的部位，该装置经过了精确计算，能够在爆炸刚发生时就能自动将门打开，将爆炸压力泄除以避免造成设备和人员的伤害。卸压后该门依靠重力自动关闭。

该抛丸机采用FEF210分室反吹的布袋式除尘器，除尘效率达99 %以上，废气排放≤90mg/m3，符合GBJ4-73工业“三废”排放标准，主风机功率30kw，除尘布袋采用具有防静电功能的针刺毡工业滤布精密缝制而成，布袋可以方便地拆下进行清洗再使用。并且该滤袋在安装过程中均进行可靠接地，可有效地避免由于静电引起铝粉爆炸的可能。

木工车间，油漆车间，打磨车间，电池生产车间，化工车间，水泥，煤矿，电力行业等灰尘较大的地方。

布袋除尘器的除尘效果取决于十大因素，它们直接影响到了布袋除尘器的净化效果跟寿命，那么是那十点呢？被影响的十大因素

(1)滤袋的选择：滤袋应选择耐磨耐高温的材质，有玻纤布/毡，NOMEX、针刺毡、P84针刺毡等，考虑到滤袋的耐磨性、耐用高温以及费用等因素，化铜行业一般选用NOMEX针刺毡。
　　(2)温度的控制：一般滤袋承受温度为200 ℃，所以处理设施进口温度应控制在200 ℃以下，通过长长烟管后的烟气到达除尘器箱体时，温度都能降到200 ℃以下，特殊情况时，可进行水冷，在总烟管处安装冷却器。
　　(3)风机选用：引风机比送风机效果好。
　　(4)机械除尘比人工除尘方便、干净，但机械除尘费用高，现大多采用脉冲除尘法。
　　(5)漏风与阻力：理论上计算布袋除尘器除尘效率达99%，但实测中达不到，主要是漏风和阻力的影响，漏风率越低，除尘效果越好；阻力对除尘效果有一定影响，经常清空滤袋，减少阻力，可提高除尘效果。
　　(6)集尘罩应尽量接近炉头，使粉尘更容易进入罩内，增加集尘量，减少无组织排放污染。
　　(7)设备维护：仪器设备及布袋容易损坏应及时维修和更换布袋。
　　(8)气流速度：在1～3 m/s气流速度下，除尘效果佳，一般风速控制在2～4 m/s。
　　(9)过滤面积：过滤面积越大，除尘效率越高，但造价会相应提高。所以应预先计算风量，然后选择相应的除尘器型号。
　　(10)二级除尘：在除尘器箱体前装有沉降室，形成二级除尘。沉降室可除去一部分大颗粒粉尘，降低温度，减少除尘器压力。

1、所有设备部件齐全，编号.标志正确清楚，各法兰结合面严密无漏，保温齐全，刷漆良好。

2、各部位平台、扶梯、栏杆牢固齐全，通道畅通，照明充足。

3、所有布袋已安装并正确固定在花板上，袋笼上的整条布袋在其长度方向上没有扭曲。

4、检查下灰管畅通，无泄漏；灰斗加热器完好，能正常投用，温度测点安装良好。

5、灰斗料位计安装正确,灰位指示与实际相符。

6、本体、烟道和脉冲罐中没有积水，所有人孔门、除尘室通风口关闭。

7、本体和烟道中没有遗留工具和其他材料。

8、除尘器进出口提升阀、旁路阀关。

9、检查脉冲计时系统正常，但首次启动时应隔离。

10、检查喷粉风机、空气压缩机等各转机润滑油位正常，所有转动机械备用状态。

1、启动空气压缩风机，风机运转正常，调整除尘器分气包压力0.2～0.4MPa。

2、除尘器烟气进口温度120～180℃

3、锅炉撤油投煤稳定燃烧后，除尘器方可接收烟气。

4、确认除尘器旁路门关闭严密，各除尘室出入口挡板门开关灵活。

5、压缩空气压力符合要求，提前1小时投入除灰系统，启动灰库上小除尘器。

6、启动除尘器前8小时投入灰斗加热装置。

7、压缩空气至清灰系统压力、品质合格。

8、压缩空气管道及各储气罐排油、排水阀开启，管道及各储气罐排油内无积油积水。

1、首次启动是关键的，因为布袋是干净的，没有保护性粉层，很容易遭灰尘磨损、细砂粒穿透或或其他物质粘附。启动时的烟气含有相当数量的水汽和其它可冷凝气体而且燃料的燃烧也不完全，一开始滤料的温度将会低于水汽的结露点温度，因此，在还没有达到稳定操作温度时尽可能地保护滤料是很重要的，预喷涂将在滤料表面上先盖上一个灰层来防止由于水汽而导致堵塞，在预喷涂的过程中，锅炉必须离线。

需要下列粒子大小的熟石灰或其它验证过的预喷涂材料：

75%小于20μm

50%小于15μm

25%小于5μm

2、打开进风口手动调节阀。

3、开始对除尘器预喷涂，先打开每个室的出风提升阀。

4、在预喷涂过程中，所有室的清灰定时器和脉冲阀应该全部关掉，防止对滤袋清灰。

5、在其进风控制阀关闭的情况下开动引风机，当风机工作到大速度时，慢慢打开进风控制阀到30%～40%，但也不要让引风机超功率运作，需要有足够的风量（每个室18000m3/h）来防止预喷涂材料掉下来落进灰斗。

6、将预喷涂车或鼓风机放在除尘器进风管附近合适的地方，将车上输送管和烟道内的预喷涂喷嘴连接（如有的话）或打开灰斗人孔门。.

7、持续向除尘器内注入预喷涂材料，直到每个室压力降达到或超过125Pa到250Pa为止。就是超过初始读数125Pa到250Pa。观察气流或风机的速度，来判断这125Pa到250Pa水柱的增长是因为滤料上的预喷涂造成的，而不是风量的增加。

8、预喷涂结束，停止卡车鼓风系统，取下预喷涂喷嘴，换上管盖（管帽）或盖上人孔门。注意；预喷涂后，在燃料燃烧前不可以对袋子清灰.

9、预喷涂后，就要开始启动锅炉和除尘系统了。燃料的燃烧应该在预喷涂后的48小时内开始，除尘器的预喷涂大致需要一个小时。

1、锅炉启动撤油投煤稳定燃烧后通知除灰值班员。

2、除灰值班员将布袋除尘器各挡板门逐一打开投运，关闭旁路

系统，除尘器系统投入运行。操作前通知集控人员，注意炉膛压力调整。

3、锅炉启动及事故情况下当负荷小于30℅额定负荷时投入1、3除尘室，大于30%额定负荷时投入全部除尘室工作。

4、在初始的启动过程中，除尘器的压力降由于风量和灰尘量相对较小而较低，自动清灰模式将自动延后，在稳定操作前不能清灰，此时的清灰模式采用差压控制，通过压差的升高知道灰层的厚度，当除尘器布袋前后压差达1200Pa时，脉冲清灰系统投入运行。

5、全面检查除尘器设备，确认旁路门关闭严密，系统工作正常，参数在规定范围。

6、除灰系统工作正常。

1、当锅炉负荷小于30%额定负荷集控人员应通知除尘器值班 员，此时清灰应调整为缓慢清 灰方式。

2、当锅炉须投油助燃时集控人员应通知除尘器值班员，除尘系统倒旁路运行。

3、锅炉在滑停过程中除尘器值班人员应密切监视布袋除尘器入口烟温120～180℃，一旦烟温超限，立即倒旁路系统运行，关闭除尘器进出口挡板。若锅炉或除尘器发生事故时摁“紧急按钮”倒旁路运行（摁“紧急按钮”后，旁路提升阀自动打开，待旁路阀全开或旁路开50秒后，开始关三个除尘室的进出口挡板，除尘器退出运行）。

4、在故障情况下，当锅炉投油助燃时，手动停止清灰系统，若 锅炉故障暂时无法恢复时 除尘器应倒旁路系统运行。

5、停炉后炉膛密闭冷却时，要求将布袋除尘器出入口挡板门全部关闭，旁路门关闭。

6、活动灰斗搅拌器，保证灰斗内积灰全部排清，除尘器停用后 除灰系统运行1小时后停止。

7、投入灰斗电加热装置。

8、锅炉停炉后，必须保持引风机继续运行。在除尘系统空载的情况下，继续喷吹清灰系统2个周期循环，使粘附在滤袋上的粉尘抖落进卸灰斗，避免滤袋变硬而导致糊袋现象。
