MC系列脉冲袋式除尘器
添加时间:2017-10-25
浏览量:398

MC系列脉冲袋式除尘器

一、工作原理和特点:

含尘气体由除尘器进风口进入中下箱体,在通过滤袋进入上箱体的过程中,由于滤袋的各种效应作用将尘气分离开,粉尘被吸附在滤袋上,而气体穿过滤袋经文氏管进入上箱体,从出风口排出。随着时间的增加,积附在滤袋上的粉尘越来越多,阻力增加。为使阻力控制在限定范围内,按顺序触发各控制阀开启脉冲阀,压缩空气经脉冲阀至喷吹管的各孔喷出,再经文氏管喷入滤袋内。积附在滤袋上的粉尘被周期性的脉冲喷吹清除,使净化气体正常通过,保证除尘系统稳定运行。

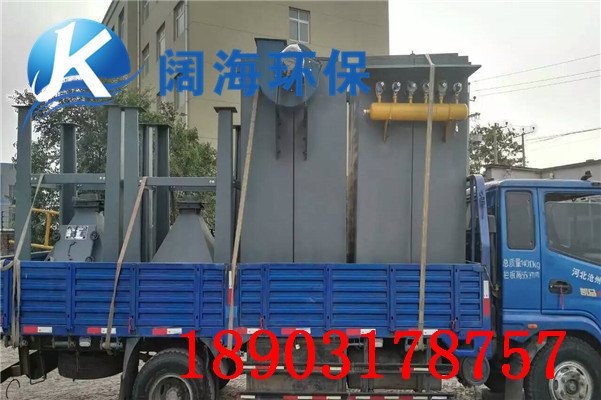

mmexport1487515869588


特点如下:

▲ 气体处理能力大。▲ 除尘效率高。▲ 滤袋使用寿命长。

二、主要技术参数:

型号

含尘

浓度(g/m3)

气速

(m/min)

处理

气量

(m3/h)

压力

损失

(Pa)

除尘

效率

(%)

外形尺寸(mm)

(长×宽×高)

滤袋

数量

(个)

过滤

面积

(m2)

MC-24

5~10

2~4

2160~4300

1200~1500

99

1000×1400×3609

24

18

MC-36

5~10

2~4

3250~6480

1200~1500

99

1400×1400×3609

36

27

MC-48

5~10

2~4

4320~8630

1200~1500

99

1800×1400×3609

48

36

MC-60

5~10

2~4

5400~10800

1200~1500

99

2200×1400×3609

60

45

MC-72

5~10

2~4

6450~12900

1200~1500

99

2600×1400×3609

72

54

MC-84

5~10

2~4

7550~15100

1200~1500

99

3000×1400×3609

84

63

MC-96

5~10

2~4

8650~17300

1200~1500

99

3400×1400×3609

96

72

MC-108

5~10

2~4

9720~19440

1200~1500

99

3800×1400×3609

108

81

MC-120

5~10

2~4

10800~21600

1200~1500

99

4200×1400×3609

120

90

注:要根据含尘浓度,粉尘粒径决定气速,再由气速和处理气量决定过滤面积和滤袋数量。

三、脉冲参数:

型号

脉冲时间(s)

喷吹压力(MPa)

喷吹空气量(m3/min)

脉冲周期(s)

电磁阀数量(个)

MC-24

0.12~0.15

0.5~0.7

0.36

30~60

4

MC-36

0.12~0.15

0.5~0.7

0.54

30~60

6

MC-48

0.12~0.15

0.5~0.7

0.72

30~60

8

MC-60

0.12~0.15

0.5~0.7

0.90

30~60

10

MC-72

0.12~0.15

0.5~0.7

1.08

30~60

12

MC-84

0.12~0.15

0.5~0.7

1.26

30~60

14

MC-96

0.12~0.15

0.5~0.7

1.44

30~60

16

MC-108

0.12~0.15

0.5~0.7

1.62

30~60

18

M-120

0.12~0.15

0.5~0.7

1.80

30~60

20
