20吨锅炉布袋除尘器
添加时间:2017-10-04
浏览量:393

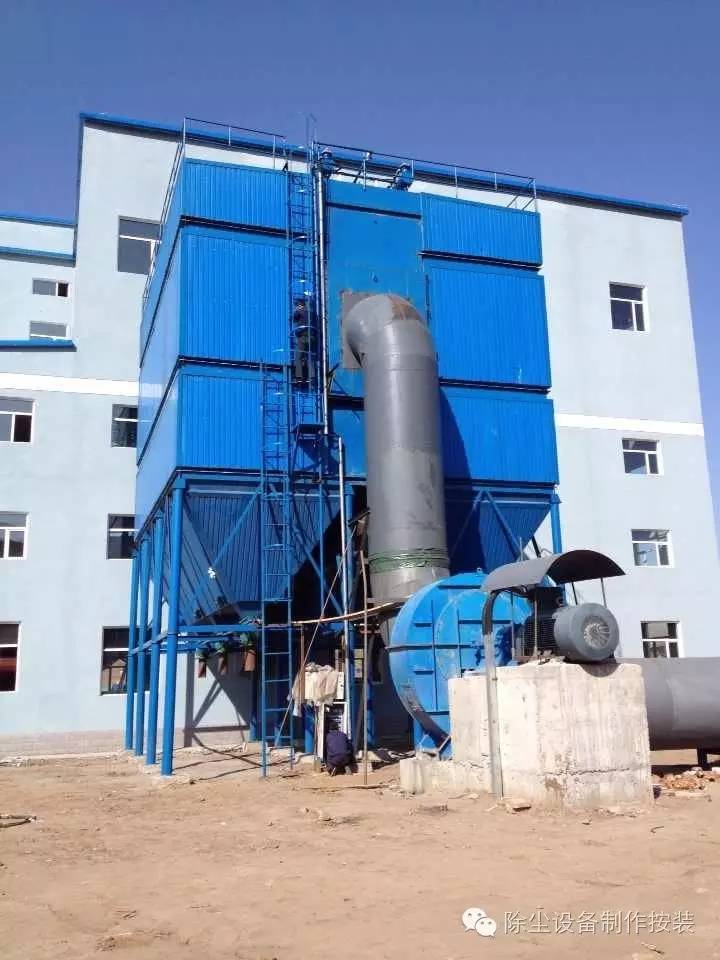

20吨锅炉布袋除尘器

20吨燃煤锅炉运行时烟气量大约在60000m³/h,根据烟气量可配套一台LCM-1200型脉冲袋式除尘器,吸收锅炉产生的烟气,烟气出布袋除尘器后再进入后方脱硫塔,达到排放低于30mg/m³,解决排放问题。





20吨锅炉除尘器技术参数及价格:

除尘器型号:XLCM-1200

除尘器室数:4个

除尘器主箱体尺寸:6580 *4300 *11900

处理风量:60000m3/h

总过滤面积1200m2

过滤风速:0.8m/min

收尘阻力:1200—1500 Pa

滤袋数量:392条

滤袋规格:直径×长度φ160×6000 mm

滤袋材质:PPS

进口气体含尘浓度:<200g/ m3

出口气体含尘浓度:<30mg/ m3

收尘器承受负压:5000 Pa

清灰压缩空气:压力(3-4)×105 Pa    耗气量1.8m3/min

脉冲阀(带电磁阀):3”数量28个

设备总体价格:520000元

20吨锅炉除尘器简介

1、系统设置锅炉

    XLCM型长袋低压脉冲除尘器共有五大系统:

1.1、本体:它由上箱体、中箱体、进风通道、灰斗组件、检修门、支架等组成。对于本体,我们在设计上以好不利的荷载组合进行强度设计。

1.2、收尘、过滤系统:主要由滤袋、袋笼、花板组件、进风分配系统组成。

1.3、喷吹清灰、卸灰系统:主要由储气包(含油水分离器、调压装置)、电磁脉冲阀、喷吹管组件、仓壁振动器、卸料器及刮板输送机等组成。

1.4、控制、检测系统:主要由差压装置、料位计、、压力检测装置、脉冲控制仪、滤袋检漏仪装置等组成。

1.5、电控系统:主要由PLC主控柜(其中包含除尘器控制部分并留有输灰控制系统的安装位置)及除尘器现场控制柜。

2、工作原理

    XLCM型离线清灰低压脉冲袋式除尘器的气体净化方式为外滤式,含尘气体由进风通道进入各单元过滤室并通过设备于灰斗中的烟气导流装置;气流通过适当导流和自然流向分布,达到整个过滤室内气流分布均匀;含尘气体中的颗粒粉尘通过自然沉降分离后直接落入灰斗、其余粉尘在导流系统的引导下,随气流进入中箱体过滤区,吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱体,经过离线蝶阀由排风管排出。

    滤袋采用压缩空气进行喷吹清灰,清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管,喷吹管下侧正对滤袋中心设有喷吹口,每根喷吹管上均设有一个脉冲阀并与压缩空气气包相通。清灰时,电磁阀打开脉冲阀,压缩空气经喷口喷向滤袋,与其引射的周围气体一起射入滤袋内部,引发滤袋全面抖动并形成由里向外的反吹气流作用,清除附着在滤袋外表面的粉尘,达到清灰的目的。

    随着过滤工况的进行,当滤袋表面积尘达到一定量时,由清灰控制装置(定时、手动控制)按设定程序打开电磁脉冲阀喷吹,压缩空气以极短促的时间顺序通过各个脉冲阀经喷吹管上的喷嘴诱导数倍于喷射气量的空气进入滤袋,形成空气波,使滤袋由袋口至底部产生急剧的膨胀和冲击振动,造成很强的清灰作用,抖落滤袋上的粉尘。

    落入灰斗中的粉尘经由单电机双插板阀、低温矩形非金属膨胀节排出.

    除尘器配有先进的离线蝶阀,具有在线、离线二状态清灰功能和离线检修功能。阻力小,气流通畅。

    除尘器的控制(包括清灰控制等)采用PLC控制。整套除尘系统的控制实行自动化无人值守控制,并可向公司大系统反馈信息、接受公司大系统远程控制。

    所有的检修维护工作在除尘器净气室及机外执行,无须进入除尘器顶部。

3、性能指标

3.1、我公司所提供的设备为当代成熟技术制造,并具有良好的启动灵活性和可靠性,能满足技术参数的要求,并能在贵方所提供的烟气含尘条件和自然条件下长期、安全地无人值守运行并达到排尘要求。

3.2、除尘器设备结构紧凑,技术合理,密封性强,动作灵活,便于检修,外形美观,除尘器的设计、制造符合“脉冲喷吹类袋式除尘器技术条件”ZB88011-89的规定要求。

4、设备功能和制造技术

4.1锅炉除尘器的阻力控制

    除尘器的阻力分为两部分。

    除尘器的阻力一部分是设备的固有阻力(即原始阻力),这是由设备的各个烟气流通途径造成的。

    除尘器进出风方式、进风管道各部位的尘气流速选择是否妥当;除尘器各仓室进风的均匀度;导流系统设计是否合理;滤袋直径和滤袋间距决定的滤袋间烟气抬升速度的合理性;出口管道风速的合理选定等都将影响除尘器的固有阻力值。

为此,我公司设计的布袋除尘器采用平进平出的进出风方式;进风总管和导流系统的设计保证各仓室进风不均匀度在5%以下;进风口距离滤袋底部的水平高度保证含尘气体获得稳流空间;滤袋直径采用160×6000mm且滤袋间距的选定,保证过滤区内滤袋内的净气空间和滤袋外的含尘气体空间比,以保证滤袋间的尘气抬升。

从以往我公司设计生产的除尘器来看,设备的原始阻力都在800Pa左右。

    第二部分是设备的运行阻力。

    设备的运行阻力是由除尘器在运行过程中滤袋表面形成的挂灰层的厚度导致的一个循环值。

    一般我们对这个值的上限设定在1800Pa,在设备达到这个阻力值时,系统启动清灰,将设备阻力回复到原始阻力,进入下一个循环。这个循环时间的长短,取决于烟气含尘浓度、滤料的品种规格等。

    从我公司设计生产的已经投运的布袋除尘器的运行记录显示,该循环时间均在60-120min之间。

4.2花板、滤袋和笼骨

4.2.1花板是除尘器本体中重要部分,为保证花板孔的大小及孔距的精度,用冲孔模具压力机床冲孔,然后由铆工对花板在平台上进行校平,这些孔具有良好的通用性和互换性,花板表面平整,花板周围无毛刺、夹角,否则损坏滤袋等材料。

花板孔孔径偏差≤0.1mm,花板平面度<1/1000,对角线长度误差<3mm,内孔加工表面粗造度Ra=3.2。花板材质为Q235-B,板厚为6mm,下部设有大梁支撑件和加强筋,防止承重变形。

花板由箱体内部的钢构件支架固定,并满焊在箱体内。

4.2.2长袋低压脉冲除尘器的过滤采用表面过滤技术,滤袋材质选PPS滤料,滤袋在正常工作温度下使用寿命要达1年以上,在袋口40cm长部位使用加强层(加厚3mm)。

    滤袋及其骨架从花板孔中装入,并通过袋口的安装机构固定在花板上,袋口采用自锁密封装置,确保无泄漏,并装拆方便。

    滤料采用PPS滤料,清灰彻底、减少了粉尘在滤袋表面形成粉层垢后板结的可能;滤料寿命长,加上我公司在除尘器结构方面的改进,保证了滤料10000小时的正常使用寿命。

    布袋底部采用三层包边缝制,无毛边裸露,底部采用加强环布,滤袋合理剪裁,尽量减少拼缝。拼接处,重叠搭接宽度不小于10mm,提高袋底强度和抗冲刷能力。

滤袋上端采用了弹簧圈形式,密封性能好、安装可靠性高,换袋快捷。仅需1-2人就能通过机顶便掀式顶盖进行换袋操作。滤袋的装入和取出均在净气室进行,无须进入除尘器过滤室。

4.2.3袋笼采用圆型结构,袋笼的纵筋和反撑环分布均匀,并有足够的强度和刚度,防止损坏和变形,顶部加装“η”形冷冲压短管,用于保证袋笼的垂直及保护滤袋口在喷吹时的安全。

   笼骨生产线一次成型,保证笼骨的直线度和扭曲度,滤袋框架碰焊后光滑、无毛刺,并且有足够的强度不脱焊,无脱焊、虚焊和漏焊现象。

袋笼采用镀锌技术,镀层牢固、耐磨、耐腐,避免了除尘器工作一段时间后笼骨表面锈蚀与滤袋黏结,保证了换袋顺利,同时减少了换袋过程中对布袋的损坏。

4.3清灰系统

    除尘器的清灰采用压缩空气低压脉冲清灰。

    除尘器采用离线清灰方式,清灰功能的实现是通过PLC利用定时或手动功能启动脉冲阀喷吹,使滤袋径向变形,抖落灰尘。

清灰系统设计合理,脉冲阀动作灵活可靠;在设备出厂前,对清灰系统等主要部件进行了预组装,以保证质量。

    清灰用的喷吹管借助校直机进行直线度校正。喷吹短管(又称喷嘴)与喷吹管的焊接采用了工装模具,二氧化碳保护焊接,减少变形,保证喷吹短管间的形位公差。喷吹管借助支架固定在上箱体中,并设置了定位销,方便每次拆装后的准确复位。

清灰系统设置储气罐和分气包、精密过滤器(除油、水、尘),保证供气的压力和气量和品质,清灰力度和清灰气量能满足各种运行工况下的清灰需求。

为减少清灰对滤袋的损伤,清灰气源应具有减少温差等对滤袋不利影响的措施。

4.4电磁脉冲阀

    清灰系统的关键设备是电磁脉冲阀,它的选用关系到除尘器的造价及清灰效果。

我公司选用DC24V,φ3″脉冲阀,膜片经久耐用,可满足了脉冲电磁阀的高效运行要求、极大地减少了维护工作量。

4.5本体和灰斗

(1)除尘器顶盖采用剪冲密封顶盖,重量、大小适合人工开启,所有孔、门制作及装配结束后,进行密封试验,确保无变形、无泄漏。

(2)除尘器外壳材质为钢板(Q235-B),除尘器壳体厚度δ=5 mm;灰斗厚度δ= 5mm,灰斗下法兰要与卸灰插板阀法兰尺寸一致。

(3)除尘器的灰斗能承受长期的温度、湿度变化的振动,并考虑防腐性能。灰斗设检修门,所有检修门、人孔采用快开式,开启灵活,密封严密。为避免烟气短路带灰,灰斗斜侧壁与水平方向的交角不小于60°,以保证灰的自由流动。

(4)我们为设备和仪表等配置了必要的扶梯和平台,满足运行、维护、检修的需求。扶梯倾角一般为45°,特殊条件下不大于60°,步道和平台的宽度不大于500mm,扶梯栏杆高度不小于1.2m,安全护板不低于100mm,平台与步道采用刚性良好的防滑格栅平台和防滑格栅板,必要的部位采用花纹钢板。平台荷载不小于4kN/m2,步道荷载不小于2kN/m2。

(5)卸灰阀:卸灰阀采用手动插板阀和电动星形卸灰阀组成。阀门规格300x300。卸灰阀要求密封性好,传动平稳,耐用可靠,维修方便,阀芯要求做特氟龙表面处理,保证卸灰阀阀芯不粘灰。

5、设备主要结构特点

LCM型长袋低压脉冲除尘器具有以下结构特点:

5.1、灰斗导流装置:解决了进风不均匀的现象,保证了滤袋的使用寿命。

5.2、电磁脉冲阀运用技术:低压、高效、长寿命膜片电磁脉冲阀的运用,使布袋除尘器的清灰方式得到了彻底的改变。

5.3、采纳了大风量、低风速的设计理念。在设备出厂前,对喷吹系统等主要部件,进行组装,以保证质量。

5.4、除尘器花板采用冲压方法加工花板孔,保证了花板及花板孔的形位公差要求。

5.5、滤袋上端采用了弹簧涨圈形式,密封性能好、换袋快捷。

5.6、袋笼采用冷拔钢丝,表面做镀锌防腐处理,避免了除尘器工作一段时间后笼骨表面锈蚀与滤袋黏结,保证了换袋顺利,同时减少了换袋过程中对布袋的损坏。

5.7、除尘器采用便掀式顶盖,设有脉冲阀防雨棚、排水设施、检修扶梯平台.各项设施的设计采用人性化理念,保护除尘器顶部装置、方便人员检修、使用和管理。

6、表面整理和涂装

6.1清理

除尘器除锈采用钢板预处理技术有关要求,或采用手工、动力工具除锈,满足GB8923中的St3级。

6.1.1对于设备金属渣、碎布、碎石及其它异物将从设备内清除。

所有的铁屑、铁锈、油、油脂、粉笔、蜡笔、油漆符号及其它有害的东西都从设备内部、外表上除去。在运输期间,设备内外保持干净及干燥。

6.1.2在焊接部位,根据国家标准采取手工清理或机械清理的方法进行清理。

6.2表面整理和涂料

6.2.1机组的整理和涂料满足以下要求:

A、所有锐边及构件加工圆滑以防止造成人员伤害。

B、金属表面的清理和整理符合标准工艺。

C、所购买的部件,如电动机、阀门等都按照有关标准进行喷涂。

6.2.2喷涂过程按照操作工艺标准进行。

6.2.3所采用的涂料和标准工艺要求一致。

6.2.4单涂层或双涂层的修整工作和原有涂层的要求一致。

6.2.5所有碳钢机械加工表面在装运和储放期采取可靠的防氧化措施。

7、安装和调试

7.1设备制造完成后,我方将根据工程进度要求组织包装、发运。

7.2我方将派遣有能力、合格、有资质的安装、调试人员随第yi批货物进场。

7.3根据贵方项目总体进度要求,我方安装、调试人员将按安装、调试工序表安排分步安装、调试。

7.4我方整个安装、调试过程将完全接受贵方的监督。

7.5安装要求

7.5.1为便于运输,设备均为解体发运。贵方收到设备后,先按装箱清单检查并做好入库工作。如有缺件、损坏、我方及时补缺、修复;

7.5.2设备安装前应对基础进行检查校对,合格后才能安装。安装工作应严格按照图纸、安装工序进行。滤袋袋笼须连同包装箱一起吊到除尘器顶部后逐个安装,安装的同时须检查袋笼有无变形、损坏。

7.5.3滤袋安装时,要保证滤袋远离带尖棱物,以免刮伤滤袋。滤袋的纵向接缝应朝一个方向,背对进风口。将滤袋卷成好小使滤料和花板间的接触好小。

7.5.4调试前应对传动机构、装置进行检查,对转动、滑动部分加油润滑,保证运转灵活。

8、检修和维护

    除尘器具有离线检修功能。

    通过对离线阀的操作,可使除尘器单仓完全离线,从而方便除尘器工作状况下的不停机检修。

    本除尘器多仓室、小单元的设计保证了在除尘器单仓离线检修的状态下不因除尘器过滤面积的急剧减少而影响工艺设备正常满负荷运行。

    除尘器全过滤风速的选定,允许除尘器滤袋破损率在5%以下时仅采用封堵措施而不对破损滤袋进行更换,以减少维护工作量而保证除尘器的正常运行。

    同时,该设计保证了除尘器的日常维护检修工作都在机外执行,改善了工作环境。

    所有上箱体部件的设计考虑到了人工操作的方便性,所有操作仅需两人使用常规工具即可。

9.电气

9.1供配电系统总体要求如下:

(1)所有电气设备选型原则:以先进、实用、经济、可靠、环保、安全为主要原则,达到节能、降耗为目的。

(2)所有电动设备装设短路、过载等保护装置。

(3)控制柜内元器件布局要宽松合理,有利于元器件的更换。

(4)所有控制回路、主回路电气单元都采用独立开关控制方式。

(5)电动设备的控制集中在低压室内的专用控制柜内,并实现PLC操作。

(6)随设备附带的工具、图纸资料、合格证等必须齐全,随设备交给买方。

(7)各个除尘系统所需的低压电源容量,由卖方提出。

9.2基础自动化系统

根据本协议中的相关要求进行软件编程、调试。

9.2.1主要设备电气传动方式

所有气缸、电磁阀等设备的监控均由PLC集中控制系统完成,电动设备设现场操作箱。

9.2.2电磁阀

(1)具有开、关到位显示。

9.2.3其它

(1)电气露天设备需有防雨设施。

10.计算机系统

10.1脉冲袋式除尘器本体的控制要求

10.1.1除尘器采用一套PLC 控制系统进行运行控制,具有定时、手动二种控制功能。

101.1.2在各箱体均安装行喷吹控制器,挂在系统PLC下,可对喷吹系统进行自动和手动控制。

10.1.3清灰控制采用手动(脱离PLC)和自动两种方式,可互相转换。自动控制采用定阻控制方式为主(定时为辅)。

10.1.4卸灰阀根据灰位为主采用定时为辅的自动清灰方式,灰斗设仓壁振动器。

10.1.5控制柜采用固定式结构,双面安装,盘前维修。

10.1.6配备相应的PLC 电源(直流24V)要求一备一用可自动倒换。PLC开关量输入模块电压为24V,输出模块电压由供方确定。

10.1.7除尘器本体的控制内容:脉冲清灰控制、提升阀控制,灰斗清堵控制。

10.2基础自动化操作方式

10.2.1操作方式分为以下三种(手/自动切换在现场机旁箱)

(1)自动方式

基础自动化系统自动完成所需的功能,无须操作人员进行干预。

(2)半自动方式

由人工进行必要的参数设定,设备按预定程序对其进行控制。

(3)手动方式

由操作人员在控制室或机旁直接操作设备。
